4G智能遠程控制終端,一體化泵站觸摸屏遠程控制器KZ-R

一、 概述 KZ-R型觸摸屏遠程控制器是由南京康卓環境科技有限公司（康卓科技）設計生產，遠程控制主要用于 HMI 與 PLC 的 1：1 串口連接，支持RS232/422/485，然后將單一設備引入工廠系統，實現物聯網及廣域網的控制。其原理是將 HMI 串口連接到遠程控制器的C...

產品介紹

一、 概述

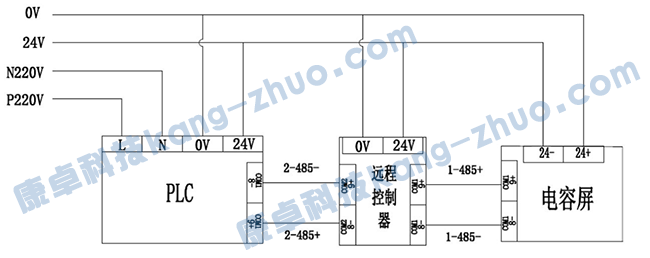

  KZ-R型觸摸屏遠程控制器是由南京康卓環境科技有限公司（康卓科技）設計生產，遠程控制主要用于 HMI 與 PLC 的 1：1 串口連接，支持RS232/422/485，然后將單一設備引入工廠系統，實現物聯網及廣域網的控制。其原理是將 HMI 串口連接到遠程控制器的COM1，PLC 串口連接到遠程控制器的COM2 口，原理圖如下：


二、遠程PC（或手機APP）監控功能

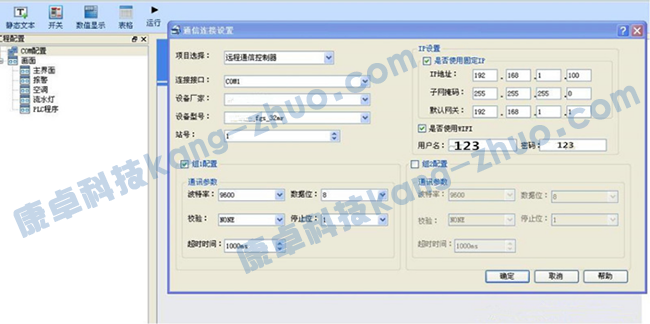

  1、 打開“RemoteHMI”軟件，雙擊“COM 配置”，配置遠程控制器（或 HMI 選擇遠程客戶端）參數，配置遠程控制器連接的 PLC 及參數，配置 IP 參數（客戶端在 HMI 參數設置里配置），指定遠程控制器的IP，添加到指定的WIFI（如更換WIFI，需要在此指定配置后下載）


  2、 新建畫面，可添加連接設備或 PLC 的相關變量進行監控和控制操作，如下圖：

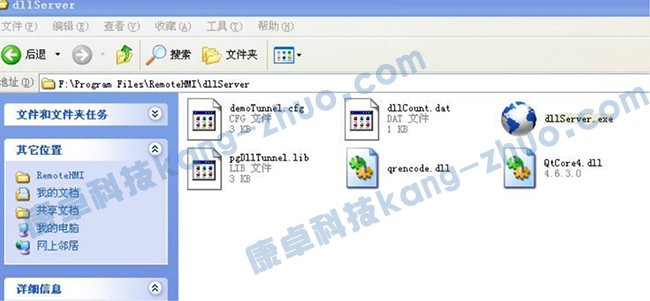

  3、 然后，找到 RemoteHMI 安裝后的位置，點擊打開“dllserver.exe”文件，這樣PC 才能通過服務器遠程監控數據，如下圖：

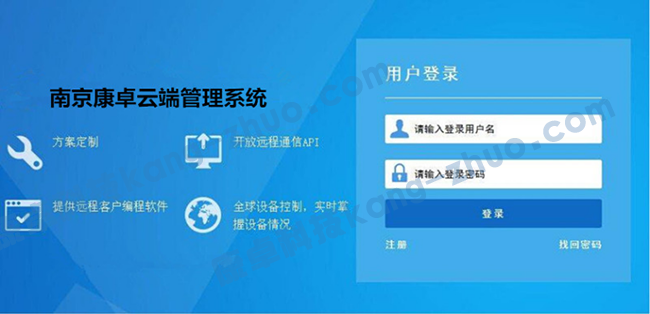

4、 請先注冊用戶再行登錄，如下圖：

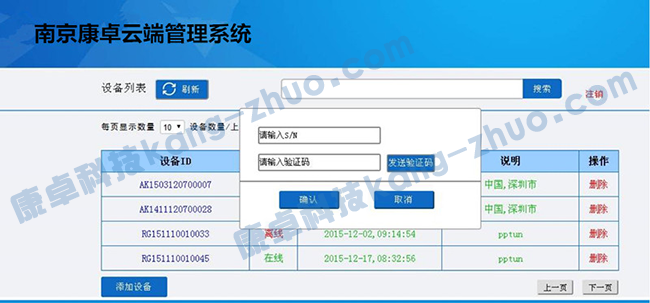

 5、 登錄后，添加遠程控制器（KZ-HMI 則是背后的SN 序列號）的 SN，一般遠程控制器正上部會貼有“RG+12 位數字”，輸入后，在遠程控制器上插入 U 盤，點擊獲取驗證碼，正常情況下，會聽到“滴”的一聲，說明獲取驗證碼成功，拔出U 盤，插入電腦，打開U 盤里“SecurityCode.txt”文件，提取驗證碼，輸入到瀏覽器，確定添加設備成功，如下圖：

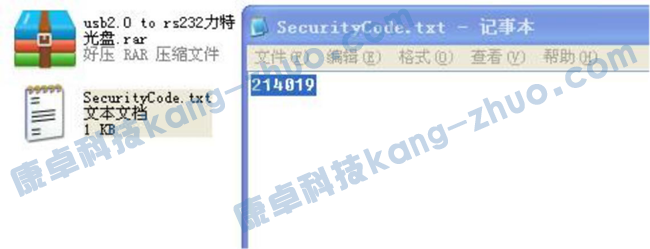

提取U 盤的驗證碼

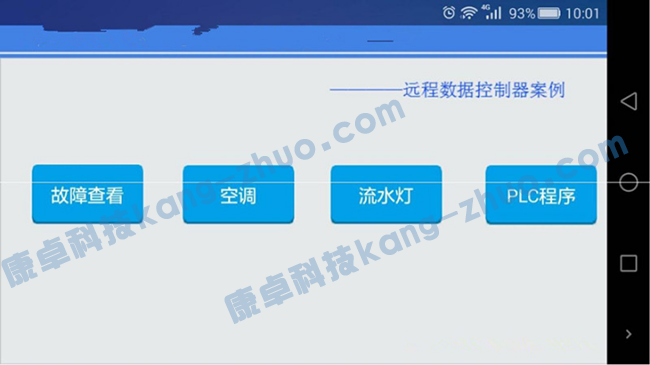

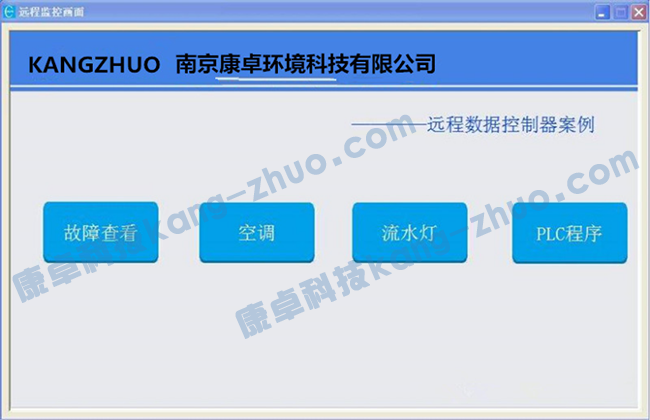

6、 下載對應的HMI 組態工程項目到HMI，PLC 程序到PLC，一切配置成功，我們就可以通過PC 打開“pcAppsys”或者手機APP 打開“HMI Client”遠程監控PLC 的數據了，如下圖：

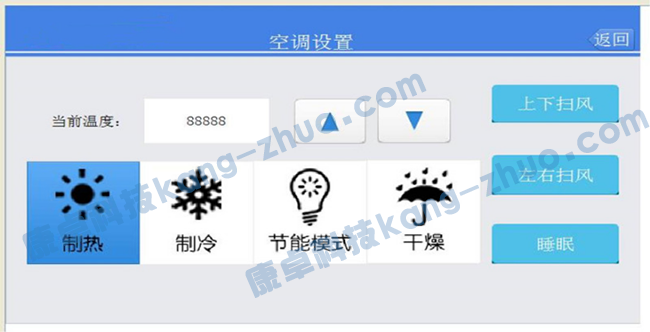

7、 這樣即可進入對應畫面遠程監控 PLC 數據。注意這兒的監控畫面是獨立于 HMI 工程畫面，對關鍵參數的監控，需要獨立編程組態。

  8、 VNC 模式，是對HMI 全部工程畫面的監控，需要數據量、通信速率較高，目前也在持續開發中。

三、 通過遠程控制器下載上傳PLC 程序及監視PLC

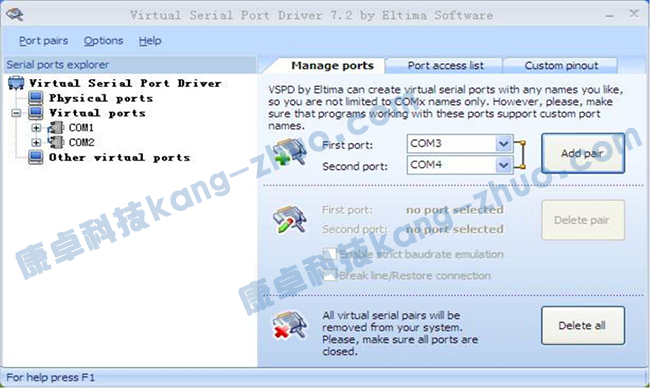

     1、 首先配置虛擬串口，需要安裝“vspd7.2.308”軟件，安裝后，打開“Configure Virtual Serial Port Driver”快捷方式，如下圖：


Add pair 添加配置了一組虛擬串口，案例中添加了COM1,2

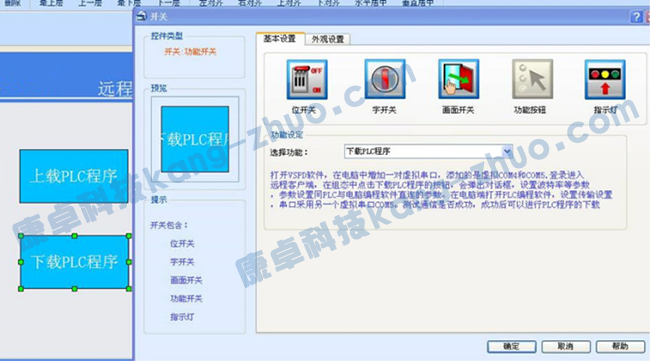

2、 在RemoteHMI，新建開關控件，關聯功能“下載PLC 程序”，如下圖：

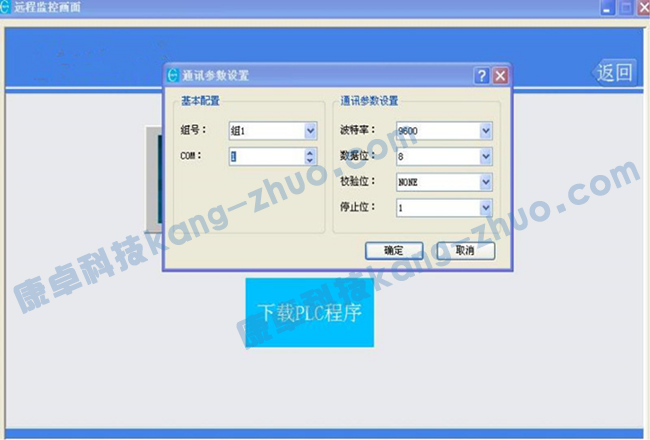

3、 下載到遠程控制器，然后運行“PcAppSys”，點擊“下載PLC程序”，配置COM 口，這邊選1，則PLC 那邊選擇COM2，測試通信這樣就可以下載PLC 程序了，如下圖：


遠程監控運行后，配置為COM1

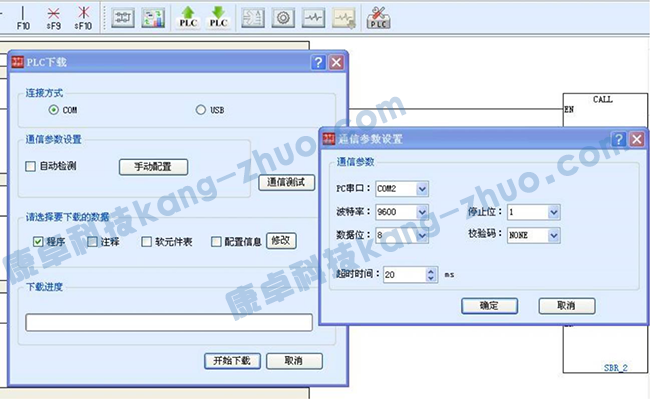

PLC 軟件里配置為COM2，通信測試正常，就可以下載PLC 程序了。上載PLC 也是一樣，通信建立后亦可對PLC 程序進行在線監控。

四、 通過KZ-R 觸摸屏連接外網下載HMI 組態程序

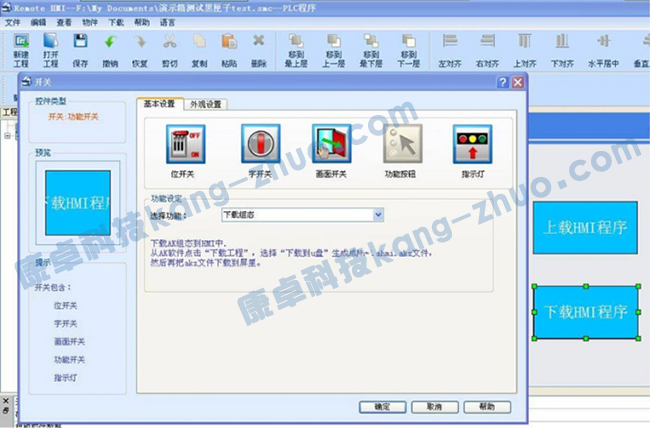

1、在RemoteHMI 軟件，新建工程，COM 配置選擇“遠程客戶端”，組態開關控件，關聯“下載組態程序”（HMI 組態工程文件）


配置成功后，首先下載到遠程控制器；

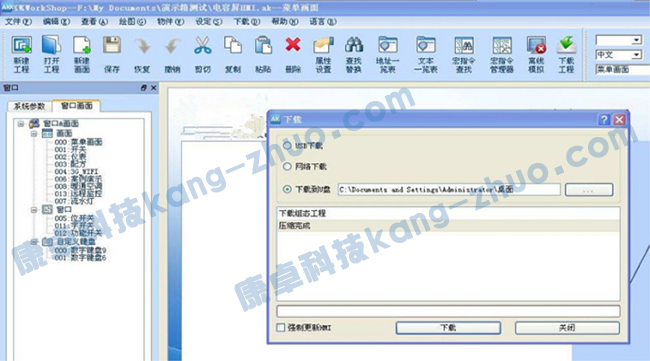

2、然后打開“KZWorkshop”軟件打開要下載的工程，下載—選擇 U 盤下載—轉存為“KZhmi.akz”文件，點擊“下載”即可存儲到相應的位置，如下圖：


3、然后PC 上運行“pcAppsys”，選擇對應的HMI 進入監控畫面，點擊剛配置的“下載HMI 程序”按鈕，選擇“KZhmi.akz”下載到 HMI（PC 可和遠程控制器不在同一網絡下，即遠程控制器為手機4G 路由wifi，PC 采用公司電信網絡）。

4、上傳HMI 組態也是一樣

五、維護保養
    產品自售出起一個月包退三個月包換一年內免費保修，終身維修服務 在使用過程中如需技術幫助，公司設立了營銷服務的專業客服，免費為用 戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。 24小時服務熱線：025-86666104
訂貨需知：*請注明型號、數量、是否有特殊需要。
