自來水廠污水處理自動控制系統解決方案
發布日期：2017-09-16 08:55 瀏覽次數：
自來水廠污水處理自動控制系統
自來水生產過程中，沉淀池排泥、濾池沖洗等工藝會產生大量污水。過去，通常對這些污水做直接排放處理。隨著環保要求的提高，以及水資源成本的不斷增加，越來越越多的水廠建立了污水處理系統，對生產過程產生的污水進行回收利用。根據康卓科技了解我國目前超過半數的城市自來水廠的污水處理都依賴于觀察法，依靠工人手動調節，很難實現完全自動化處理。污水處理不能完全自動化，一方面降低了污水處理的效率，造成了水資源不能充分利用；另一方面也容易對自來水廠供水的水質造成影響。
鑒于此，南京康卓環境科技有限公司研發設計了一套污水處理的自動化處理技術，以PLC技術為載體設計基于以太網的遠程自動化處理控制系統，以期能夠?qū)崿F(xiàn)污水處理的全過程自動化，并各大城市自來水污水處理中廣泛應用。
基于以太網的污水自動處理系統總體設計
1.1 系統功能
基于以太網的自來水廠污水自動處理控制系統，其主要功能包含以下幾個方面。
1.1.1 污水處理工藝監測
污水處理是一套復雜的工藝過程，要實現污水處理質量達標，就必須要對各個工藝環節進行監測，例如對含泥量、加藥量、脫水機運行等工藝過程的監測。
1.1.2 設備運行狀態監測
污水處理需要眾多機電裝備的運行，需要整個自動控制系統能夠自動監測設備運行狀態，包括設備的環境參數和運行狀態參數。
1.1.3 遠程聯網管理
包括遠程聯網調度機電設備的運行、遠程聯網控制污水處理工藝以及遠程聯網監測污水處理水質等全過程自動化管理。
1.1.4 系統故障管理
自來水污水處理自動控制管理系統應當具備一定的智能性，當系統發生故障時，能夠自動實現故障定位，并給出可能的故障原因以及故障解決建議。
1.1.5 數據管理
污水處理自動控制系統要能夠自動記錄污水處理的相關數據，包括原料的耗用情況，水質的檢測數據，以及各個機電設備的運行功率、投人和產出數據等。
1.1.6 安全管理
污水自動控制系統支持安全預警機制，當設備出現異常時能夠自動報警，并切斷系統的運行，保證生產車間的安全運行。
1.2 網絡拓?fù)浣Y(jié)構
網絡的拓?fù)浣Y(jié)構有很多種，選擇合適的網絡拓?fù)浣Y(jié)構，對于污水自動處理控制系統的聯網運行的可靠性具有重要影響。目前主要有以下幾種拓?fù)浣Y(jié)構：
1.2.1 總線型
總線型網絡拓?fù)浣Y(jié)構簡單靈活，組網成本低；但是總線型結構網絡故障診斷較為困難。
1.2.2 網型
網型拓?fù)浣Y(jié)構的容錯性較好，可靠性非常高，但是組網成本非常高昂，后期管理維護成本較高。
1.2.3 環型
環型網絡結構結構簡單，組網成本低，同時后期維護成本較低，對組網空間距離不敏感。
綜上所述，自來水廠污水處理控制系統適合采用環型網絡拓?fù)浣Y(jié)構構建遠程自動控制系統，并且遠程控制實時性較好，易于后期功能的擴展升級。
污水處理自動控制管理系統的設計與實現
2.1 系統運行模式
基于以太網的遠程自動控制系統，目前主要有兩種系統模式，分別是B/S模式和C/S模式。
2.1.1 B/S模式
所謂B/S模式，就是瀏覽器/服務器模式，這種模式無需開發專用人機交互軟件，借助于瀏覽器實現人機交互，但是服務器負荷較大。
2.1.2 C/S模式
所謂C/S模式，就是客戶端器/服務器模式，需要專門設計的人機交互軟件，開發工作量較大，但是大大減輕了服務器的負荷，系統的穩定性有所提高。
鑒于上述兩種系統模式各有優缺點，本自動化控制系統采用兩種模式的結合模式，即系統前端借助瀏覽器實現人機交互，以此減輕整個系統的開發工作量；同時系統后臺增加一臺服務器，用于程序的響應與控制，將數據集中在另一臺服務器上，這樣既可以減輕服務器的負荷，同時又提高了系統的健壯性，提高了系統運行的穩定性和可靠性。
2.2 系統硬件電氣設計
基于PLC的污水自動處理控制系統，較主要的硬件就是PLC，這里選用以可靠性高出名的西門子S7-200系列PLC，核心CPU選用S7-224，該CPU具有14個數字量輸入和10個數字量輸出，能夠滿足中小型污水處理的應用需求。
除了選擇PLC外，還需要設計配電柜，選擇熔斷器、空氣開關等電氣設備，將配電柜安置在污水處理設備車間內，通過環型以太網組網的設計，實現底層機電設備與控制器的聯網。
關于主電路的設計，應當考慮到污水處理的日產量，以及實際的電機數量、水泵數量進行合理設計。通常主電氣回路使用交流接觸器KM1、KM2、KM3分別接回流泵、風機和進水泵，以此構成污水處理的閉環控制。
2.3 系統架構設計
污水處理自動控制系統的架構，主要從以下三個層次進行架構設計。
2.3.1 傳感器檢測層
傳感器檢測主要布置在較低層，也就是直接利用傳感器檢測污水處理設備的工作狀態參數以及環境參數，利用傳感器采集到的數據對污水處理的相關數據進行計算，實現對污水處理工藝的自動化監測。
2.3.2 網絡傳輸層
傳感器將采集到的監測數據，利用環型以太網進行傳輸，傳輸給PLC控制器。環型以太網采用光纖結構布置，在提高網絡通信實時性的同時也能夠提高網絡系統性能的穩定性。
2.3.3 PLC控制器
PLC控制器的主要任務是接收來自底層傳感器傳輸?shù)谋O(jiān)測數據，通過對數據的分類分析和計算整理，將相關數據信息發送給頂層--數據信息管理層。
2.3.4 數據信息管理層
數據信息管理層主要是通過基于Windows系統開發的可視化人機交互界面實現數據信息的顯示、存儲、分析和打印等需求；另一方面，當數據出現異?；蛘邫C(jī)電設備出現故障時，該控制中心也能夠發出報警，同時依靠專家系統給出故障診斷結論和建議。

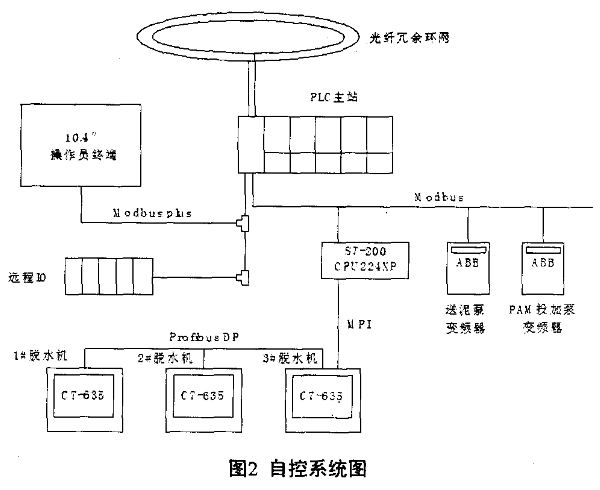

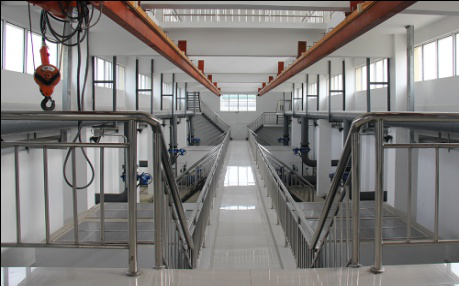

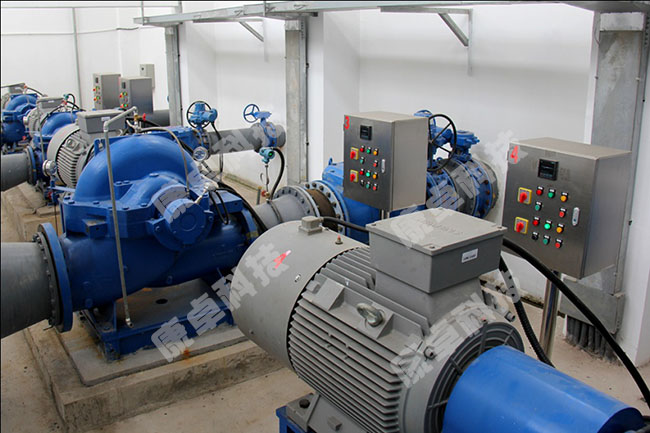

以康卓科技施工的某水廠污水處理系統為例，其結構如下：系統設一PLC主站和遠程10子站，采用施耐德Quantum系列PLC，現場設操作員站負責所有設備的監控。PLC主站通過光纖冗余MB+環網連接至控制主網。PLC主站、遠程IO子站以及現場單元之間通過MB+協議實現通訊，如圖2所示。
2.4 系統軟件設計
系統的軟件設計，主要包含兩個方面。
2.4.1 PLC程序的設計
PLC的程序設計主要是利用梯形圖進行程序開發。由于選用的是西門子的S7-200系列的PLC，因此在程序設計上可以選用STEP7軟件進行梯形圖的繪制，這里不予贅述。
2.4.2 數據管理層的可視化程序設計
數據管理層是基于Windows實現的可視化界面，能夠?qū)崿F(xiàn)良好的人機交互。在程序開發商，主要是利用可視化軟件(如Visua1Basic)設計人機交互界面，利用計算機的聯網通信能力實現與PLC的聯網數據交換，從而將較底層的傳感器檢測數據在可視化界面上顯示出來，以實現良好的人機交互的目的。
