水泵保護電路圖

發布日期：2012-05-30 10:51  瀏覽次數：

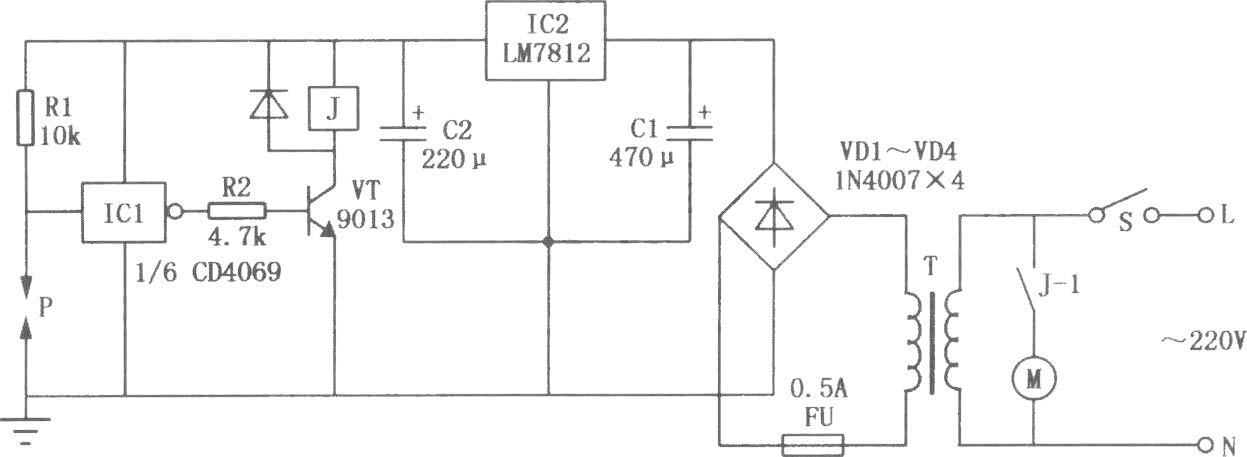

       本電路是家用增壓水泵保護器，不僅能為家庭水壓增壓，而且還能有效地保護電機。電路如圖所示。市電經變壓器T降壓、整流二極管VDl～VD4整流、IC2(LM7812)穩壓、Cl和C2濾波后，為電路提供直流工作電源。


   工作時閉合電源開關S，若水管無水，則P與地近似盡緣狀態，反相器ICl輸進高電平，輸出低電平，VT截止，J開釋。其觸點J-1斷開，增壓水泵保護器M不運轉，從而避免了水泵空轉。若水管內有水，P與鋼管外殼經水電阻導通，ICl輸進低電平，輸出高電平，VT導通，J吸合，水泵M正常運轉。IC1取CD4069型六反相器，圖中僅使用其中一組反相器，其余五組反相器懸空不用(將其輸進端全部接地，以防干擾)。P為無水檢測傳感器，需要自制。方法是：在水管上鉆一個孔，將汽車火花塞裝進，留意加墊以防漏水，在火花塞針處引出P極，水管(鋼管)外殼接地即可。
