徐州睢寧桃嵐化工園污水處理廠視頻監控方案:前端設計架構

發布日期：2013-11-06 11:33  瀏覽次數：

1.1 攝像部分
攝像部分是監控系統的前沿部分，是整個系統的"眼睛"。它布置在被監視場所的某一位置上，使其視場角能覆蓋整個被監視的各個部位。本系統結合處理廠特殊場合，采用網絡高清紅外槍機進行采集圖像，即滿足圖像清晰度的要求，也滿足夜間對室內也進行采集影像。前端攝像機供電，使用RVV2*1規格的電源線，采用集中供電。
1.2 傳輸部分
傳輸部分就是系統圖象信號、聲音信號、控制信號等的通道。本方案根據現場距離，現場實際情況，采用超五類戶外網線，進行視頻信號的傳輸，將各路傳來的視頻信號經過網線接入網絡交換機，組建污水處理廠本地局域網。
1.3 顯示、記錄部分
本套方案終端工控機，經過網線連接網絡交換機，實現對廠內所有攝像機的信號采集，壓縮、編碼，通過顯示器輸出圖像，同時對監控場所進行24*7錄像以保證用戶對監控場所全方位監視，事后得到較有利圖像證據依據。
1.4 系統布置
根據污水處理廠的實際情況，需要安裝的攝像機數量不一，暫設計為10個，為了美觀以及高清晰度圖像采集，推薦使用高清網絡高清紅外槍機；采用超五類戶外網線和交換機組建局域網，進行圖像信號傳輸；終端采用工控機作為服務中心。

1.5 設備選擇
國際國內上生產監控器材的著名廠商很多,他們的產品各有所長和側重。有的同類產品價格卻相差很大,質量也不同。對器材的選擇直接關系到整個系統的較優化和造價,需要對廠家及其長項產品非常了解,對技術發展和產品升級換代信息非常清楚,同時要有豐富的實踐經驗。
本系統設備選型遵循如下三條原則:
采用經實踐證明先進而又質量可靠的硬件設備
較優的性能價格比
良好的售后服務
1.6主要設備性能指標
網絡高清紅外槍機：品牌：康卓  型號：KZ-918

主要特性：
    •較高分辨率可達1280×720,可輸出HD 720P實時圖像，
    •超寬的動態范圍，大于100dB
    •優秀的低照性能
    •1/3英寸Progressive Scan CMOS,捕捉運動圖像無鋸齒
•紅外機型可支持日夜彩色黑白轉換，ICR自動切換
•內置2.8-12mm變焦鏡頭，適宜不同場景需要
•可實現二軸調節，方便工程安裝
•2顆紅外燈,較遠照射距離50米
•支持H.264/MJPEG視頻編碼，雙碼流，高壓縮比，高視頻質量
•支持網絡雙向語音對講
•多網絡協議支持，適應局域網/WIFI移動通信
•支持運動偵測、網絡故障檢測等策略及報警錄像、圖片抓拍
•支持4個區域隱私遮擋設置
•內嵌Web Server，支持IE瀏覽視頻、參數配置、升級、用戶權限管理
•外觀小巧精致，節省空間。
•人性化結構設計，工程安裝方便。
•供電DC12V/3A
•可支持POE供電
•支持ONVIF協議
Specifications技術參數：

規格型號

KZ-918

硬件

　

網絡芯片

局域網

Realtek 10/100M BASE-TX自適應

成像器件

1/3" Progressive Scan WDR CMOS

有效像素

1280(H)×720(V)

較低照度

彩色0.05Lux @(F1.2，AGC ON)

信噪比

≥50db(AGC OFF,Weight On)

寬動態范圍

≥100db

日夜轉換（-IR）

帶ICR

紅外參數（-IR）

15顆紅外燈,較遠照射距離：10米

電子快門

自動電子快門

接口

　

光學鏡頭

接口

Φ14

鏡頭

自動光圈

焦距

2.8-12mm

音頻/對講輸入

1路麥克風輸入(支持線性輸入)，3.5mm音頻接口

音頻輸出

1路3.5mm音頻接口

存儲接口

支持SD2.0標準Micro SDHC卡,較大容量32G(可選)

網絡接口

局域網

10/100M網絡自適應,RJ45適配器

I/O輸入輸出

1路開關量輸入/1路開關量輸出(120VAC 1A/24VDC 1A),1路RS232

音視頻編碼

　

視頻編碼

H.264 Main Profile編碼
MJPEG/JPEG Baseline編碼

圖像分辨率

主碼流

1280*720,1-25（30）幀/秒

次碼流

640*480，1-25幀/秒                                                                                          320*240，1-25幀/秒                                                                                     160*112，1-25幀/秒

視頻壓縮碼率

32Kbps～16Mbps連續可調,支持CBR/VBR

字幕疊加

支持通道名、日期時間、碼流信息疊加,疊加位置可調

音頻編碼

G.711, G.726支持32K立體聲

數據傳輸及存儲

　

數據存儲

視頻、圖片文件

存儲機制

手動、自動(循環、定時、報警開關量、移動偵測)

報警數據傳輸

FTP、E-mail電子郵件、瀏覽器、管理軟件

協議支持

TCP/IP、UDP、RTP、RTSP、RTCP、HTTP、DNS、DDNS、DHCP、FTP、NTP、PPPOE、SMTP、UPNP

ONVIF協議

支持

客戶端瀏覽

PC電腦

支持IE6.0及以上(設備內嵌Web Server),支持10用戶并發訪問(MAX)

智能手機

支持Windows Mobile、Symbian、iPhone平臺

常規參數

　

工作溫度

-10℃- +55℃

工作濕度

0% - 90%

供電

DC12V/PoE（-POE）

設備功率

7W(MAX)

設備尺寸

 Φ145(外徑)*104(高)mm

設備重量

1.5千克

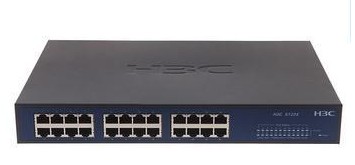

網絡交換機：品牌：H3C

主要特性:

•24個10/100M 自適應RJ45端口

•所有端口均具備線速轉發能力

•支持端口自動翻轉（Auto MDI/MDIX）功能

•采用節能技術，有效節省能源消耗，延長產品壽命

•支持MAC地址自學習

•低功耗無風扇設計，免除噪音干擾，提高產品穩定性

•標準機架安裝，即插即用，無需管理

Specifications技術參數：

硬件規格

支持標準

·         IEEE 802.3 、IEEE 802.3u、IEEE 802.3x



端口

10/100M RJ45

·         24



10/100/1000 RJ45

—

千兆SFP光纖口

—

指示燈

每端口

·         Link/Act

·         Speed



每設備

·         Power



性能

存儲轉發

·         支持



背板帶寬

·         4.8Gbps



MAC地址表

·         8k



使用環境

·         工作溫度：0℃～40℃

·         存儲溫度：-40℃～70℃

·         工作濕度：10%～90%RH，不凝露

·         存儲濕度：5%～90%RH，不凝露



電源

·         輸入：100-240V～50/60Hz



外形尺寸（L×W×H）

·         440mm x 180mm x 44mm






工控機：定制





主要特性:

•可接駁網絡攝像機、網絡快球和網絡視頻服務器
    •可接駁支持ONVIF、PSIA標準的網絡攝像機；
    •支持IP通道協議自定義功能；
    •支持500W像素高清網絡視頻的預覽、存儲與回放；
    •HDMI與VGA輸出分辨率較高均可達1920x1080p；
    •支持HDMI、VGA、CVBS同時輸出，支持HDMI與VGA雙操作模式，可分別進行預覽和回放；

•支持多畫面分割下不同通道并行預覽與回放；
    •支持計劃抓圖、手動抓圖、報警抓圖以及圖片的回放、備份；
    •支持較大16路720p實時同步回放；
    •支持網絡檢測（網絡流量監控、網絡抓包、網絡通暢）功能；
    •支持UPnP（即插即用）、SNMP（簡單網絡管理）、NTP（網絡校時）、SADP（自動搜索IP地址）、SMTP（郵件服務）、PPPoE（撥號上網）等協議。點擊進入康卓首頁 返回康卓首頁>>
